标准型气相高抗撕模压胶

标准型气相高抗撕模压胶制品1 标准型气相高抗撕模压胶制品2

主要特征：通过FDA、LFGB测试，该系列品种原料选取精良，外观透明度和物理性能俱佳，抗黄变性好，加工性能稳定。

主要用途：用于对撕裂强度有特殊要求的汽车零件，手机配件等电子电气行业产品。

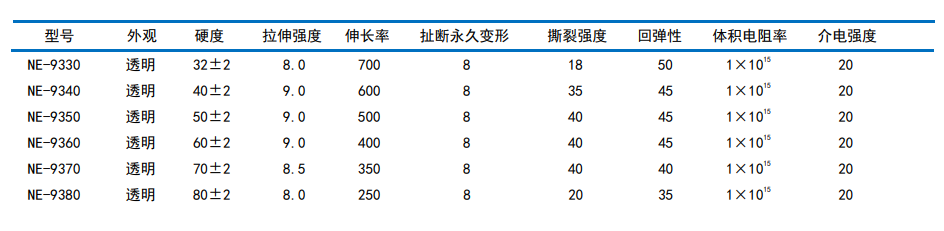

主要技术指标：

项目		指标						测试标准
项目		NE-9330	NE-9340	NE-9350	NE-9360	NE-9370	NE-9380	测试标准
外观		透明，无机械杂质						目视检测
密度，g/cm³		1.06～1.10	1.09～1.15	1.12～1.18	1.14～1.20	1.17～1.23	1.18～1.25	GB/T 533
一段硫化	硬度，邵氏A	32±2	40±2	50±2	60±2	70±2	80±2	GB/T 531.1
	拉伸强度，MPa，≥	8.0	9.0				8.5	GB/T 528
	扯断伸长率，%，≥	700	600	500	450	350	250
	扯断永久变形，%，≤	8
	撕裂强度B型，kN/m，≥	18	35	40			20	GB/T 529
二段硫化	硬度，邵氏A	33±2	45±2	55±2	65±2	75±2	83±2	GB/T 531.1
	拉伸强度，MPa，≥	7.0	8.0	8.5		8.0	7.5	GB/T 528
	扯断伸长率，%，≥	650	500	450	350	250	150	GB/T 528
	撕裂强度，kN/m，≥	12	20	25			19	GB/T 529
回弹性，%，≥		50	45			40	35	GB/T 1681
体积电阻率，Ω·cm，≥		1×10¹⁵						GB/T 1692
介电强度，kV/mm，≥		20						GB/T 1695
一次线收缩率，%		3.2～3.7	/	2.9～3.4	2.8～3.4	2.6～3.2	2.4～3.0	/

●上述表中所列物性数据仅供参考。

●硫化条件：175℃×5Min，液体硫化剂添加比例为0.65%，主要成分2，5-二甲基-2，5-二（叔丁基过氧基）己烷。二段硫化条件：200℃×4h。

●随货的检测报告仅是质检部依据公司硫化条件与检测方法测试所得；由于硫化条件与检测方法的不同，我们不能保证双方能得到同样的测试结果，建议使用者以自己的检测条件下得出的检测数据作为使用性能参考；以上任何性能数据以及适用建议，只是对公司产品使用性能的一个使用参考，而不是公司产品在特定应用下的有效性或通用性的担保。
