主要特征：通过FDA、LFGB测试，物理性能俱佳，抗黄变性好，加工性能稳定。

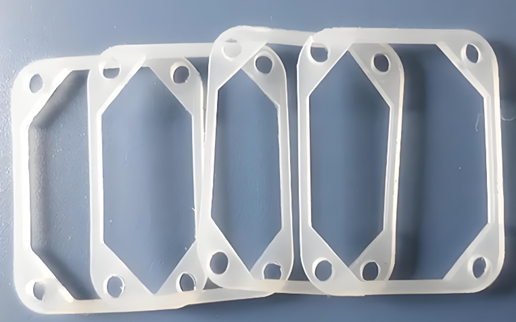

主要用途：用于模压工艺，可生产对低压缩永久变形性能有要求的硅橡胶制品。
主要技术指标：
|
项 目 |
指标 |
测试标准 |
||||||
|
NE-9130D |
NE-9140D |
NE-9150D |
NE-9160D |
NE-9170D |
NE-9180D |
|||
|
外观 |
乳白色，半透明，无机械杂质 |
目视检测 |
||||||
|
密度，g/cm3 |
1.06～1.10 |
1.09～1.15 |
1.12～1.18 |
1.14～1.20 |
1.17～1.23 |
1.18～1.25 |
GB/T 533 |
|
|
一段硫化 |
硬度，邵氏A |
30±2 |
40±2 |
50±2 |
60±2 |
70±2 |
80±2 |
GB/T 531.1 |
|
拉伸强度，MPa，≥ |
7.5 |
8.0 |
9.0 |
9.0 |
9.5 |
9.0 |
GB/T 528 |
|
|
扯断伸长率，%，≥ |
450 |
450 |
300 |
250 |
200 |
200 |
||
|
扯断永久变形，%，≤ |
8 |
8 |
8 |
8 |
8 |
8 |
||
|
撕裂强度B型，kN/m，≥ |
15 |
20 |
25 |
25 |
25 |
20 |
GB/T 529 |
|
|
二段硫化 |
硬度，邵氏A |
32±2 |
43±2 |
55±2 |
65±2 |
74±2 |
84±2 |
GB/T 531.1 |
|
拉伸强度，MPa，≥ |
7.0 |
7.5 |
8.5 |
8.5 |
9.0 |
8.5 |
GB/T 528 |
|
|
扯断伸长率，%，≥ |
450 |
450 |
300 |
250 |
200 |
180 |
||
|
撕裂强度B型，kN/m，≥ |
15 |
18 |
20 |
20 |
20 |
18 |
GB/T 529 |
|
|
压缩永久变形，%175℃*22h，≤ |
15 |
15 |
13 |
13 |
15 |
20 |
GB/T 7759.1 |
|
|
回弹率，%，≥ |
75 |
75 |
70 |
65 |
60 |
60 |
GB/T 1681 |
|
●上述表中所列物性数据仅供参考。
●硫化条件：175℃×5Min，液体硫化剂添加比例为0.65%，主要成分2，5-二甲基-2，5-二（叔丁基过氧基）己烷。二段硫化条件：200℃×4h。
●随货的检测报告仅是质检部依据公司硫化条件与检测方法测试所得；由于硫化条件与检测方法的不同，我们不能保证双方能得到同样的测试结果，建议使用者以自己的检测条件下得出的检测数据作为使用性能参考；以上任何性能数据以及适用建议，只是对公司产品使用性能的一个使用参考，而不是公司产品在特定应用下的有效性或通用性的担保。
相关资料下载:
